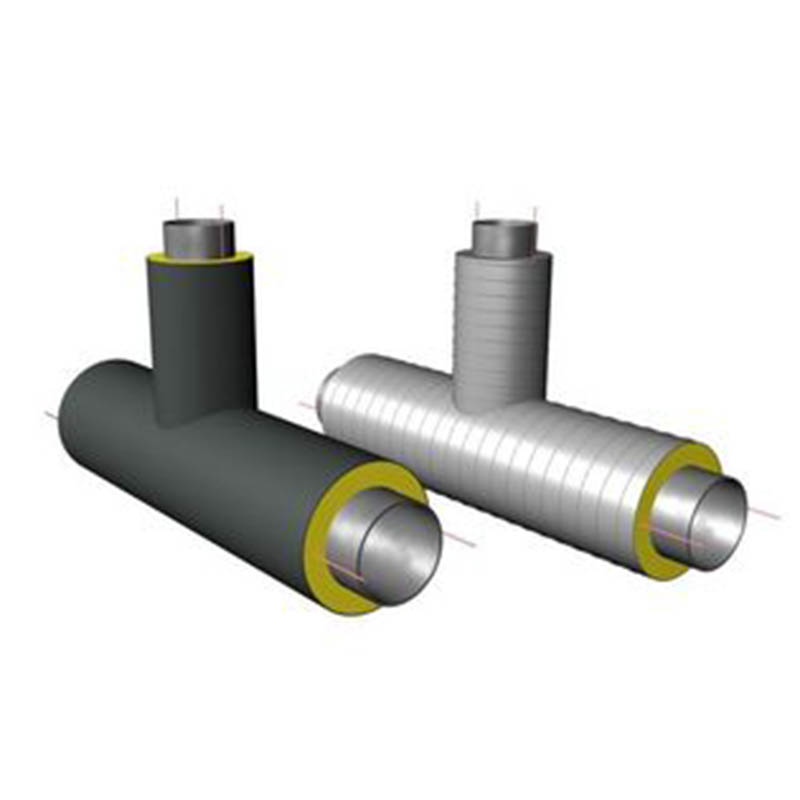

ПИ-тройник прямой

Тройники прямые предварительно термоизолированные пенополиуретаном

Тройник и слой пенополиуретана защищены от влаги оболочкой из тонкостенной полиэтиленовой трубы или оболочкой из оцинкованной стали. Применяется для подземной безканальной или надземной прокладки тепловых сетей. Вся фасонная продукция изготавливается с системой контроля увлажнения термоизолирующего слоя ОДК, для определения места защитной оболочки.


Параметры Ответвление
dу 25 32 40 50 65 80 100 100 125 150
dу d х S, мм d1 х S1,мм 32х3,0 38х3,0 45х3,0 57х3,5 76х3,5 89х3,5 108х4 114х4 133х4 159х4,5
оц33,5х3,2 оц42,3х3,2 оц48х3.5 оц60х3,5 76х3,5 89х3,5 108х4 114х4 133х4 159х4,5
D, мм D1,мм 90 110 110 125 140 160 200 200 225 250
25 32х3,0 L 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
оц33,5х3,2 L 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
90 L 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
32 38х3,0 L 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
оц42,3х3,2 L 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
110 L 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
40 45х3,0 L 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑
оц48х3.5 L 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑
110 L 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑
50 57х3,5 L 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑
оц60х3,5 L 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑
125 L 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑
65 76х3,5 L 2000 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑
140 L 2000 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑
80 89х3,5 L 2000 2000 2000 2000 2000 2000 ‑ ‑ ‑ ‑
160 L 2000 2000 2000 2000 2000 2000 ‑ ‑ ‑ ‑
100 108х4 L 2000 2000 2000 2000 2000 2000 2000 ‑ ‑ ‑
200 L 2000 2000 2000 2000 2000 2000 2000 ‑ ‑ ‑
114х4 L 2000 2000 2000 2000 2000 2000 ‑ 2000 ‑ ‑
200 L 2000 2000 2000 2000 2000 2000 ‑ 2000 ‑ ‑
125 133х4 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 ‑
225 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 ‑
150 159х4,5 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
250 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
200 219х6 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
315 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
250 273х6 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
400 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
300 325х6 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
450 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
350 377х7 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
500 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
400 426х7 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
560 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
500 530х7 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
710 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
600 630х8 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
800 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
700 720х8 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
900 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
800 820х9 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
1000 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
900 920х10 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
1100 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
1000 1020х11 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
1200 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
1200 1220х11 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
1425 L 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
Параметры Ответвление
dу 200 250 300 350 400 500 600 700 800 900 1000 1200
dу d х S, мм d1 х S1,мм 219х6 273х6 325х6 377х7 426х7 530х7 630х8 720х8 820х9 920х10 1020х11 1220х11
D, мм D1,мм 315 400 450 500 560 710 800 900 1000 1100 1200 1425
200 219х6 L 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
315 L 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
250 273х6 L 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
400 L 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
300 325х6 L 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
450 L 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
350 377х7 L 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
500 L 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑ ‑
400 426х7 L 2000 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑
560 L 2000 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑ ‑
500 530х7 L 2000 2000 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑
710 L 2000 2000 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑ ‑
600 630х8 L 2000 2000 2000 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑
800 L 2000 2000 2000 2000 2000 2000 2000 ‑ ‑ ‑ ‑ ‑
700 720х8 L 2000 2000 2000 2000 2000 2000 2000 2100 ‑ ‑ ‑ ‑
900 L 2000 2000 2000 2000 2000 2000 2000 2100 ‑ ‑ ‑ ‑
800 820х9 L 2000 2000 2000 2000 2000 2000 2000 2100 2200 ‑ ‑ ‑
1000 L 2000 2000 2000 2000 2000 2000 2000 2100 2200 ‑ ‑ ‑
900 920х10 L 2000 2000 2000 2000 2000 2000 2000 2100 2200 2300 ‑ ‑
1100 L 2000 2000 2000 2000 2000 2000 2000 2100 2200 2300 ‑ ‑
1000 1020х11 L 2000 2000 2000 2000 2000 2000 2000 2100 2200 2300 2400 -
1200 L 2000 2000 2000 2000 2000 2000 2000 2100 2200 2300 2400 ‑
1200 1220х11 L 2000 2000 2000 2000 2000 2000 2000 2100 2200 2300 2400 2400
1425 L 2000 2000 2000 2000 2000 2000 2000 2100 2200 2300 2400 2400
