ПИ-отвод

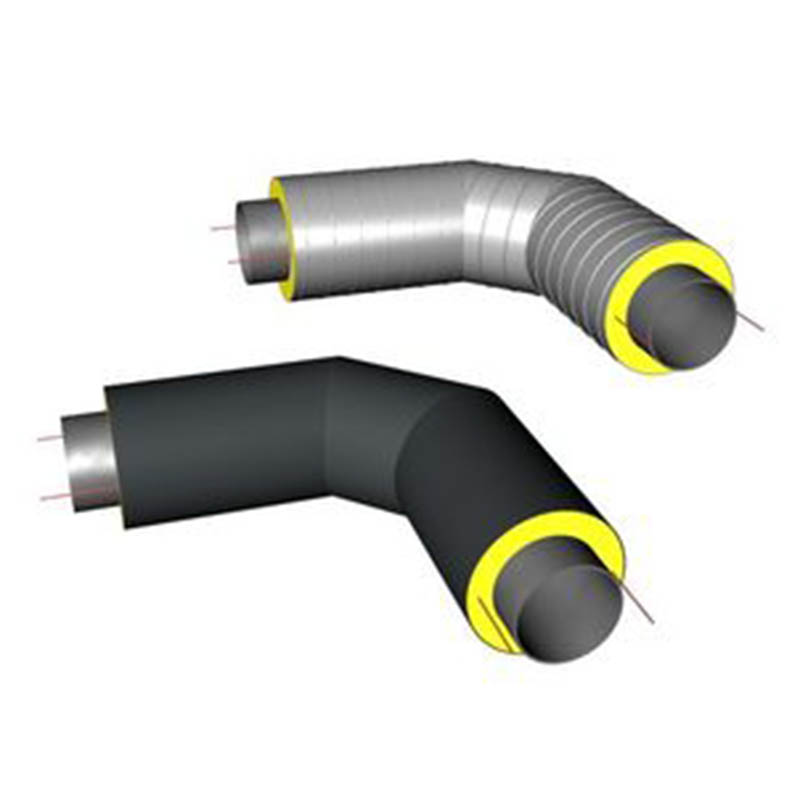

Отводы предварительно термоизолированные пенополиуретаном

Стальной отвод и слой пенополиуретана защищены от влаги оболочкой из тонкостенной полиэтиленовой трубы или оболочкой из оцинкованной стали.
Все фасонные изделия в ППУ изоляций изготавливаются с системой контроля увлажнения теплоизолирующего слоя ОДК для определения места повреждения.


СТАЛЬНАЯ ТРУБА ТРУБА-ОБОЛОЧКА РАДИУС ОТВОДА ДЛИНА ПЛЕЧА
ДИАМЕТР УСЛОВНЫЙ БЕЗ ПОКРЫТИЯ ОЦИНКОВАННАЯ ПЭ/ОС
dsу dхS, мм dхS, мм D, мм R, мм L, мм
25 32х3,0 33,5х3,2 90 100 1000
32 38х3,0 42,3х3,2 110 150 1000
40 45х3,0 48х3,5 110 150 1000
50 57х3,5 60х3,5 125 75 1000
65 76х3,5 76х3,5 140 100 1000
80 89х3,5 89х3,5 160 120 1000
100 108х4 108х4 200 150 1000
100 114х4 114х4 200 150 1000
125 133х4 133х4 225 190 1000
150 159х4,5 159х4,5 250 225 1000
200 219х6 - 315 300 1000
250 273х6 - 400 375 1000
300 325х6 - 450 450 1000
350 377х7 - 500 525 1200
400 426х7 - 560 600 1200
500 530х7 - 710 800 1300
600 630х8 - 800 950 1300
700 720х8 - 900 1080 1400
800 820х9 - 1000 1230 1500
900 920х10 - 1100 1380 1600
1000 1020х11 - 1200 1530 1700
1200 1220х11 - 1425 1830 2050
