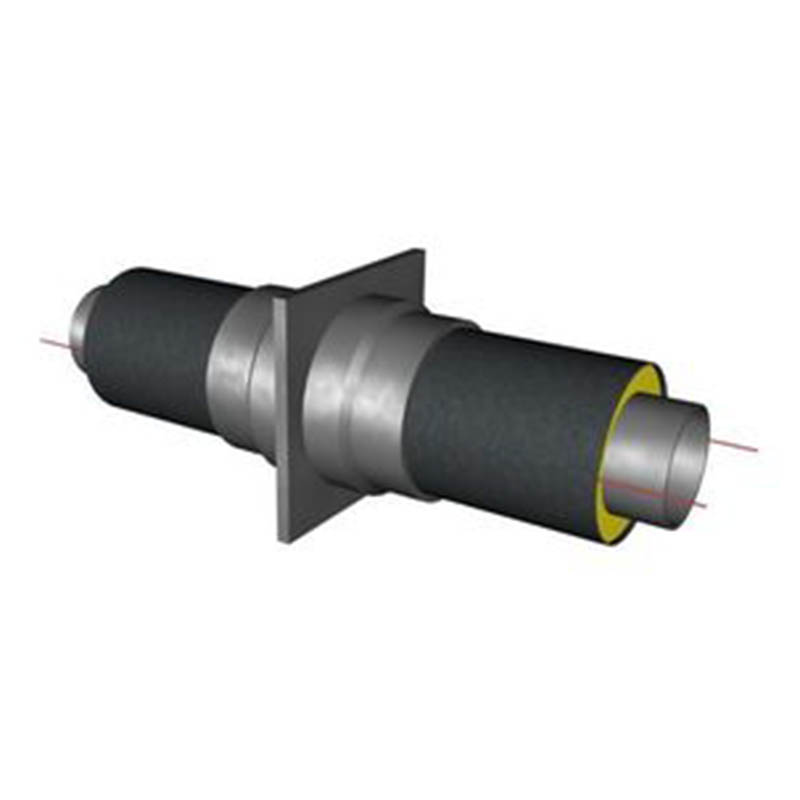

ПИ-опора неподвижная

Опоры неподвижные прямые предварительно термоизолированные пенополиуретаном

Неподвижные щитовые опоры и слой пенополиуретана защищены от влаги оболочкой из тонкостенной полиэтиленовой трубы или оболочкой из оцинкованной стали.


ДИАМЕТР УСЛОВНЫЙ ОСНОВНАЯ ТРУБА ОПОРНАЯ ПЛИТЫ МАКСИМАЛЬНОЕ ВОСПРИНИМАЕМОЕ УСИЛИЕ
dу dхS, мм D, мм A, мм T, мм Pmax, кH
25 32х3,0 90 255 16 36
25 оц33,5х3,2 90 255 16 36
32 38х3,0 110 255 16 42
32 оц42,3х3,2 110 255 16 42
40 45х3,0 110 255 16 50
40 оц48х3,5 110 255 16 50
50 57х3,5 125 255 16 75
50 оц60х3,5 125 255 16 75
65 76х3,5 140 275 16 95
80 89х3,5 160 295 16 125
100 108х4 200 315 16 190
100 114х4 200 315 16 190
125 133х4 225 340 16 235
150 159х4,5 250 400 20 360
200 219х6 315 460 24 500
250 273х6 400 550 30 750
300 325х6 450 650 40 900
350 377х7 500 700 40 1000
400 426х7 560 750 40 1200
500 530х7 710 900 40 1500
600 630х8 800 1000 50 2050
700 720х8 900 1100 50 2350
800 820х9 1000 1300 50 3100
900 920х10 1100 1300 60 3500
1000 1020х11 1200 1400 60 4000
1200 1220х11 1425 1600 60 4300
